水處理設備專家--鄭州瀚宇水處理設備有限公司帶您了解重力式無閥濾機改造后的構造和工作原理：

重力式無閥濾池，是因過濾過程依靠水的重力自動流入濾池進行過濾或反洗，且濾池沒有閥門而得名的。

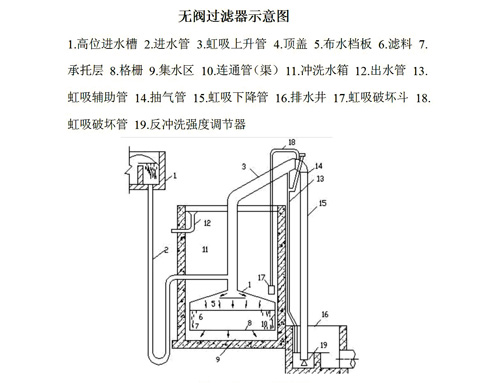

重力式無閥濾池結構示意圖：

含有一定濁度的原水通過高位進水分配槽由進水管經擋板進入濾料層，過濾后的水由連通渠進入水箱并從出水管排出凈化水。

當濾層截留物多，阻力變大時，水由虹吸上升管上升，當水位達到虹吸輔助管口時，水便從此管中急劇下落，并將虹吸管內的空氣抽走，使管內形成真空，虹吸上升管中水位繼續上升。

此時虹吸下降管將水封井中的水也吸上至一定高度，當虹吸上升管中水與虹吸下降管中上升的水相匯合時，虹吸即形成，水流便沖出管口流入水封井排出，反沖洗即開始。因?yàn)楹缥髁繛檫M(jìn)水流量的6倍，一旦虹吸形成，進水管來的水立即被帶入虹吸管，水箱中水也立即通過連通渠沿著過濾相反的方向，自下而上地經過濾池，自動進行沖洗。沖洗水經虹吸上升管流到水封井中排出。

當水箱中水位降到虹吸破壞斗緣口以下時，虹吸破壞管即將斗中水吸光，管口露出水面，空氣便大量由破壞管進入虹吸管，破壞虹吸，反沖洗即停止，過濾又重新開始。
